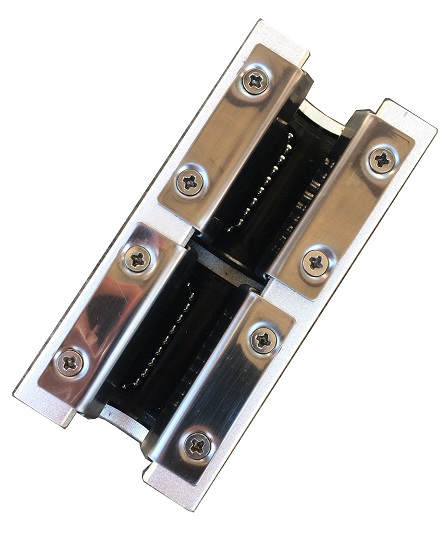

Lineer Rulman SBR LUU Serisi

Ölçü: mm

Lineer yataklamalarda mil boyu rijitlik açısından önemlidir. Mil boyu uzadıkça mildeki düşey yüklere karşı dayanım azalır ve aşağı yukarı esneme artar. Mil çapı ve taşınacak yükün ağırlığına göre esneme artar veya azalır. Bu problemi önlemenin yolu milin, üzerindeki civata deliklerinden aleminyum parçaya oradanda gövdeye sabitlenmesidir. SBR xx UU tipi lineer yataklamalar özellikle düşey yüklerde yüksek dayanıma sahiptir. 5 metre gibi uzun mesafelerde dahi gayet uygun bir lineer yataklama sistemidir. Tahrik unsuru olarak genelde triger kayış kullanılır ve SBR yataklar yüksek hızda ileri - geri harekete dayanıklıdır.











SBR UU SERİSİ
RULMAN NO	MİL ÇAPI	YATAK EN	YATAK BOY	YATAK YÜKSEKLİĞİ
SBR 12 LUU	12
SBR 16 LUU	16	45		33
SBR 20 LUU	20	48		39
SBR 25 LUU	25	60		47
SBR 30 LUU	30	70		56
